Задана нейронная сеть, которую следует обучить. Она не обладает ярко выраженной "слоистостью". Формирование "скобок" в порядке их вложенности в этом случае формируется в соответствии с длиной логической цепочки при трассировке отдельно каждого логического выражения, в котором они участвуют. Это определяет условную "слоистость" нейронной сети, при которой трассировка "скобок" производится так, чтобы "успеть собрать" логическое выражение не далее нейрона выходного слоя. Или, – чтобы динамические цепочки возбуждений заканчивались нейронами выходного слоя.

Произведите трассировку данной логической нейронной сети по логическому описанию СПР в соответствии с вариантами задачи 4. Вводите дополнительные связи, если это необходимо.

Логическое описание СПР:

(y₁ ∧ y₄) ∧ (y₂ ∨ y₃) →​ R₁, y₂ ∨ (y₄ ∧ (y₂ ∨ y₃)) →​ R₂, (y₁ ∨ y₃) ∧ (y₂ ∨ y₄) →​ R₃

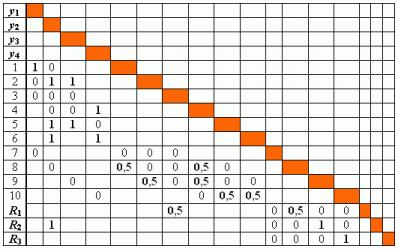

Правильный ответ:

• # Для варианта логического описания системы принятия решений (СПР) при игре в "железнодорожную рулетку" (Лекция 9) постройте электронную схему СПР на данной логической матрице, отображающей некоторую регулярную структуру связей внутри множества логических элементов. Оставленные связи говорят об использовании предусмотренных "проводочков", остальные "проводочки" "перекушены". (A1∨A2)∧ (B1∨A2)∧ (A1∨ B2)∧ (B1∨ B2) →​ R1, (A1∧B2) →​ R2, (A2∧B1) →​ R3. Логическая матрица имеет вид: [Большая Картинка]
• # Используя приведенные ниже рисунок, и соответствующую ему нейронную сеть, рассчитайте маршруты следования из центрального пункта по заданным координатам пункта назначения. Воспользуйтесь передаточной функцией: [Большая Картинка] [Большая Картинка] Координаты пункта назначения (50, 100).
• # Выскажите свои соображения по непредсказуемому (альтернативному) развитию сюжета видеофильма на основе зрительского контингента и зрительской реакции. Какие функции должна выполнять интеллектуальная надстройка динамического контроля знаний, понимания и степени заинтересованности студентов - слушателей лекции, читаемой преподавателем, и рекомендующая ему расстановку акцентов при иллюстрации своего материала с помощью средств мультимедиа?
• # Используя прием "размножения решений" и заменив конъюнкторы и дизъюнкторы передаточными функциями, обрабатывающими достоверность событий, сформируйте однослойные системы принятия решений по "электронным" схемам. [Большая Картинка]
• # Рассчитайте значения возбуждения нейронов выходного слоя и найдите вектор управляющего воздействия по нечетко заданным характеристикам. Передаточная функция имеет вид: \begin{array}{l} V=\sum_j V_j \\ V_i = \left \{ \begin{array}{ll} V, & \mbox{если } V > h \\ 0, & \mbox{в противном случае} \end{array}\right \\ h=0,5 \end{array} Нейронная сеть имеет вид: [Большая Картинка] Достоверность предположения о принадлежности значений x1 и x2 исследуемым интервалам равна: P(x1∈δ2) = 0,2, P(x1∈δ3) = 0,8, P(x2∈δ1) = 0,2, P(x2∈δ2) = 0,8.
