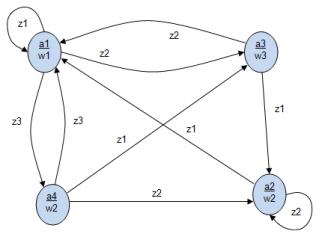

На рисунке дан автомат Мура, в таблице 1 и таблице 2 соответственно дана кодировка состояний и входных сигналов. Записать уравнения функций возбуждения при синтезе графическим методом на D-триггерах.

a1	0	1
a2	1	0
a3	1	1
a4	0	0

	X1	X2
z1	0	1
z2	1	0
z3	1	1

Правильный ответ:

нет правильного ответа

• # На рисунке дан С- автомат. Сколько минимально требуется входов для его представления структурным автоматом? [Большая Картинка]
• # На рисунке дан автомат Мура. Сколько минимально требуется выходов для его представления структурным автоматом? [Большая Картинка]
• # В таблице 1 и таблице 2 дан автомат Мили. Кодировка состояний, входных и выходных сигналов дана в таблице 3, таблице 4 и таблице 5 соответственно. Записать уравнения выходов. z\aa1a2a3z1a1a3a1z2a2a2- z\aa1a2a3z1w2w1w2z2w1w2- a101a210a311 xz11z20 yw11w20
• # В таблице 1 и таблице 2 дан автомат Мили. Кодировка состояний, входных и выходных сигналов дана в таблице 3, таблице 4 и таблице 5 соответственно. Записать уравнения функций возбуждения при синтезе на JK-триггерах. z\aa1a2a3z1a3a3a1z2a2a2a3 z\aa1a2a3z1w2w1w3z2w3w2w1 a101a210a311 xz10z21 y1y2w111w21001
• # На рисунке дан автомат Мура, в таблице 1 и таблице 2 соответственно дана кодировка состояний и входных сигналов. В таблице 3 дан 1-ый вариант кодировки выходных сигналов, а в таблице 4 дан 2-ой вариант кодировки. Составить уравнения выходных функций и определить какой из вариантов кодировки дает меньшую сложность уравнений. [Большая Картинка] a101a210a311a400 X1 X2z101z210z311 y1y2w111w200w310 y1y2w110w211w301
