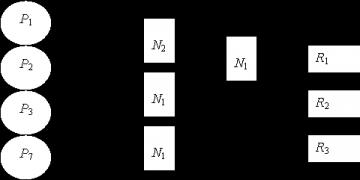

Для данной "электронной" схемы составьте схему системы принятия решений, предполагая, что исходные данные представляют собой достоверность высказываний о событиях. N1 и N2 – передаточные функции, приближенно заменяющие операции ∧ и ∨ (прототипы нейронов).

Правильный ответ:

• # Сформируйте обученную нейронную сеть по логическому описанию СПР с помощью множества нейроподобных элементов. Кроме необходимого количества рецепторов и нейронов выходного слоя, допускается использование минимального числа промежуточных, "скрытых" нейронов. Используйте оптимальное закрепление рецепторов. Определите значения весов связей (см. Лекцию 10) так, чтобы значения возбуждения нейронов выходного слоя принадлежали диапазону [0, 1] . Решение представьте в виде матрицы следования. Логическое описание СПР: 1. (x1 ∨x3) ∧ x4 →​ R1= "Прогулка на велосипеде"; 2. (x1 ∧ x6) ∨ (x2 ∧ x4) →​ R2= "Шахматы"; 3. (x2 ∧ x5) ∨ (x1 ∧ x7) →​ R3= "Верховая езда"; 4. (x1 ∧ x5) ∨ (x2 ∧ x6) →​ R4= "Байдарка"; 5. x3 ∧ (x4 ∨x6) →​ R5= "Дискотека"; 6. x2 ∧ x7 →​ R6= "Пешая прогулка"; 7. x3 ∧ (x5 ∨x7) →​ R6= "Пешая прогулка"
• # Исследуйте диагностические возможности логических нейронных сетей. Рассмотрите принципы технической диагностики в автоцентре техобслуживания.
• # Нейронная сеть, отображающая обучение трем буквам, приведена на рисунке. [Большая Картинка] Показаны веса связей – одинаковые для каждой буквы. Передаточная функция f представляет собой сумму величин возбуждения рецепторов, каждый из которых входит в область экрана, покрываемую эталоном буквы. Для порога распознавания h = 0,8 определите, на какую букву более всего похож вариант возбуждения рецепторов? (1,1) = 0,9, (1,2) = 1, (1,3) = 0,9, (2,1) = 1, (2,2) = 0,1, (2,3) = 1, (3,1) = 0,8, (3,2) = 0,9, (3,3) = 0,1, (4,1) = 0,9, (4,2) = 0, (4,3) = 0,8, (5,1) = 0,9, (5,2) = 0,9, (5,3) = 0,8.
• # Обучите нейронную сеть двум буквам B и С, как показано на рисунке, согласно логическим выражениям В: (1,1)∧ (1,2)∧ (1,3)∧ (2,1)∧ (2,3)∧ (3,1)∧ (3,2)∧ ((4,1)∨ (5,1))∧ (4,3)∧ ((5,2)∨ (5,3)) . С: ((1,1)∨ ((1,2))∧ ((1,3)∨ (2,3))∧ (2,1)∧ (3,1)∧ ((4,1)∨ (5,1))∧ (5,2)∧ ((5,3)∨ (4,3)). Используйте передаточную функцию суммирования значений сигналов на входах нейрона при нулевом пороге. Различает ли сформированная нейросеть эталоны этих букв? [Большая Картинка]
• # Запишите логические выражения, определяющие системы принятия решений по текстам размышлений дяди Рамзая. "Если Вася или Петя обнаружат, что и Оксана, и Роксана одновременно торгуют французским коньяком и французской косметикой (событие "В1 ∧ В3" ), то поездка в Дюбай мне обеспечена. В противном случае более чем египетское Красное море мне не светит."
