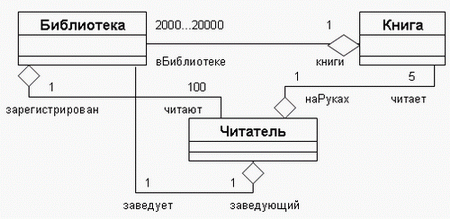

Какая из приведенных ниже диаграмм классов правильно моделирует следующую ситуацию: имеется несколько библиотек, в каждой из которых имеется от 2000 до 20000 книг. У библиотеки может быть до 100 зарегистрированных читателей, каждый из которых может взять из библиотеки от 2 до 5 книг. Один из читателей библиотеки является ее заведующим.

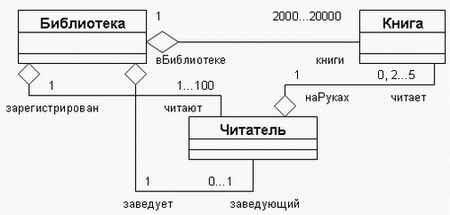

Правильный ответ:

• # Пусть имеется следующая диаграмма классов: [Большая Картинка] Задано следующее ограничение целостности на языке OCL: context СЛУЖАЩИЙ inv: self →​ COLLECT (проект) →​ COLLECT (менеджер) SELECT (self.номер = номер) →​ size () = 0 Какая из следующих формулировок этого ограничения на русском языке является правильной?
• # Предположим, что в переменной отношения СЛУЖАЩИЕ {СЛУ_НОМЕР, СЛУ_ИМЯ, СЛУ_ЗАРП, СЛУ_РУК} атрибут СЛУ_РУК, содержащий номер служащего, являющегося руководителем данного служащего, объявлен внешним ключом, ссылающимся на первичный ключ {СЛУ_НОМЕР}). Что означает соответствующее ограничение целостности?
• # Пусть имеются два бинарных значения-отношения R1 {A, B} и R2 {A, C}, общие атрибуты которых определены на типе символьных строк переменной длины, не больше 9: R1ABстол1стул2дуло3дуло4 R2ACполе1лето2дуло3дуло4 Каким будет тело результата операции R1 <AND> R2?
• # Имеются отношения СЛУЖАЩИЕ и ПРОЕКТЫ: СЛУЖАЩИЕ СЛУ_НОМЕРСЛУ_ИМЯСЛУ_ЗАРППРО_НОМ 2934Иванов22400.001 2935Петров29600.001 2936Сидоров18000.001 2937Федоров20000.001 2938Иванова22000.001 2934Иванов22400.002 2935Петров29600.002 2939Сидоренко18000.002 2940Федоренко20000.002 2941Иваненко22000.002 ПРОЕКТЫ ПРО_НОМПРОЕКТ_РУК 1Иванов 2Иваненко Определены кортежные переменные СЛУ и ПРО на отношениях СЛУЖАЩИЕ и ПРОЕКТЫ соответственно. При потребности в дополнительных переменных будем считать, что они также определены и именуются путем добавления цифр в конце имен СЛУ и ПРО. Определены также доменные переменные, имена которых совпадают с именами атрибутов отношений СЛУЖАЩИЕ и ПРОЕКТЫ, а в случае, когда требуется несколько доменных переменных, определенных на одном домене, будем добавлять в конце имени цифры. Какое из приведенных ниже выражений реляционного исчисления доменов правильно соответствует запросу "выдать имена руководителей проектов, ни один из участников которых не получает минимальную зарплату среди всех служащих"?
• # Пусть имеется переменная отношения САМОЛЕТЫ_ПИЛОТЫ_РЕЙСЫ {ТИП_САМОЛЕТА, ПИЛОТ_НОМ, НОМЕР_РЕЙСА}. Предположим, что в каждом рейсе может участвовать только один пилот, один пилот имеет право управлять только одним самолетом, но может участвовать в нескольких рейсах. В какой нормальной форме должны находиться значения переменной отношения САМОЛЕТЫ_ПИЛОТЫ_РЕЙСЫ?
